湖南加固工程公司認(rèn)為砂石引發(fā)的混凝土裂縫導(dǎo)致因素包括以下4個方法：
1.混凝土裂縫是因為砂石集料中混有膨脹性礦物質(zhì)，如蒙脫石、伊利石、高嶺石、綠泥石等，吸水后體積膨脹，失水后收縮變硬，造成混凝土構(gòu)件裂縫。
2.砂石集料中含泥量超標(biāo)，造成混凝土構(gòu)件強(qiáng)度降低，表面產(chǎn)生泥漿干縮裂縫。
3.混凝土裂縫是因為砂石集料中混入生石灰，澆筑后生石灰的體積會增大2倍以上，使構(gòu)件產(chǎn)生爆裂。
4.砂石集料中含有硫化物或硫酸鹽等物質(zhì)，與水泥或石膏中的鈣離子作用，產(chǎn)生硫酸鈣或硫鋁酸鈣，由于體 積膨脹使構(gòu)件產(chǎn)生裂縫。

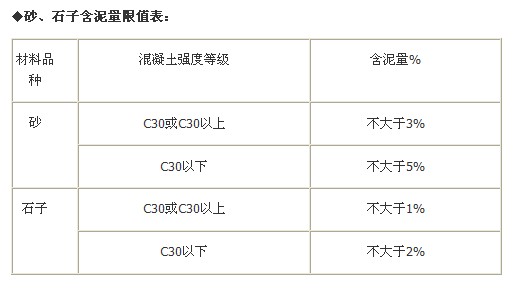

以下是金固公司接沙盤砂、石子含泥量限值表：

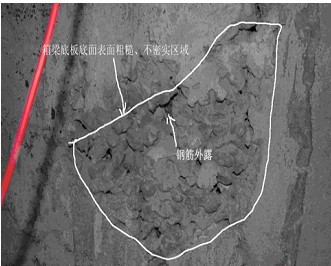

廣西混凝土裂縫處理加固公司認(rèn)為砂石引發(fā)的混凝土裂縫處理方法有2個：
1.混凝土裂縫經(jīng)檢測，構(gòu)件的混凝土的強(qiáng)度低于設(shè)計要求，混凝土中反應(yīng)性石子爆裂嚴(yán)重，且尚有繼續(xù)發(fā)展的趨勢時，必須返工。
2.混凝土石子含泥量超標(biāo)造成混凝土表面有微細(xì)裂紋，但混凝土強(qiáng)度能夠滿足設(shè)計要求時，不考慮美觀因素，可以不處理。若考慮美觀因素，可采用表面刮漿封閉的方法處理。
